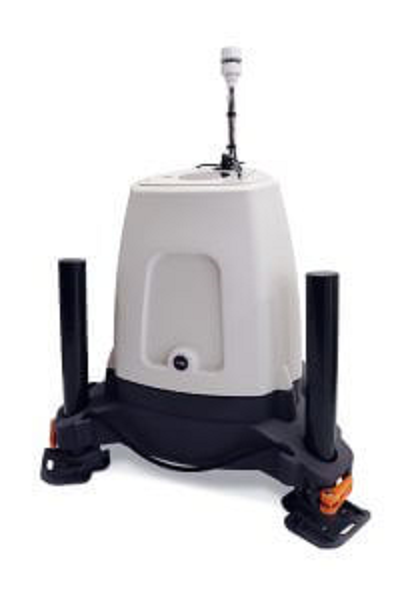

ZX 300 陸域型風力分析儀
產品型號： ZX300
- 連續波雷射直線定點都卜勒頻移測量。
- 符合 IEC 61400-12-1: 2017 驗證標準。
- 測量範圍具地面10m~200米的風。
- 可以設定10個分層。
- 取樣頻率50Hz恆定高度。
- 最高風速80m/每秒。
- 可每秒輸出一筆監測數據。
- 數據品質可用於銀行融資風場發電效率依據。
- 超過1000台實績，共計千萬小時的野外監測經驗。
- 專業設計，耐用保固三年。
ZX300 Wind Lidar 風場分析儀
量測原理
以連續雷射光定焦距照射空氣中的懸浮粒子，感測器測量回波光的頻移(即都卜勒頻移)，即可測量空氣中懸浮粒子速度也就是風速，懸浮粒子的移動與風速相關，粒子移動越快則表示風速越大，反之則風越小，以此恆距與高速錐體取樣50Hz 快速精確量測不同高度風速、風向、風切及紊流。

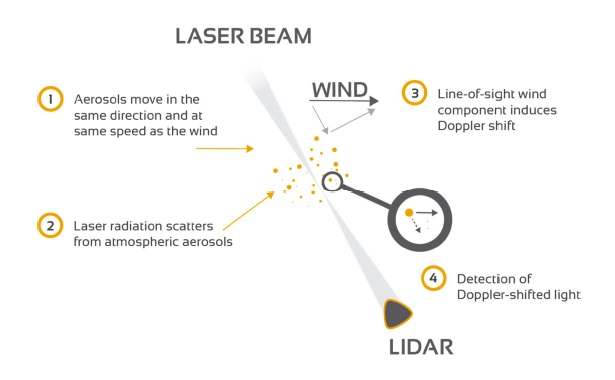

Zephir 光學偵測原理說明:
LOS 直線風速量測 Zephir每秒以360°,50點量測風速風向

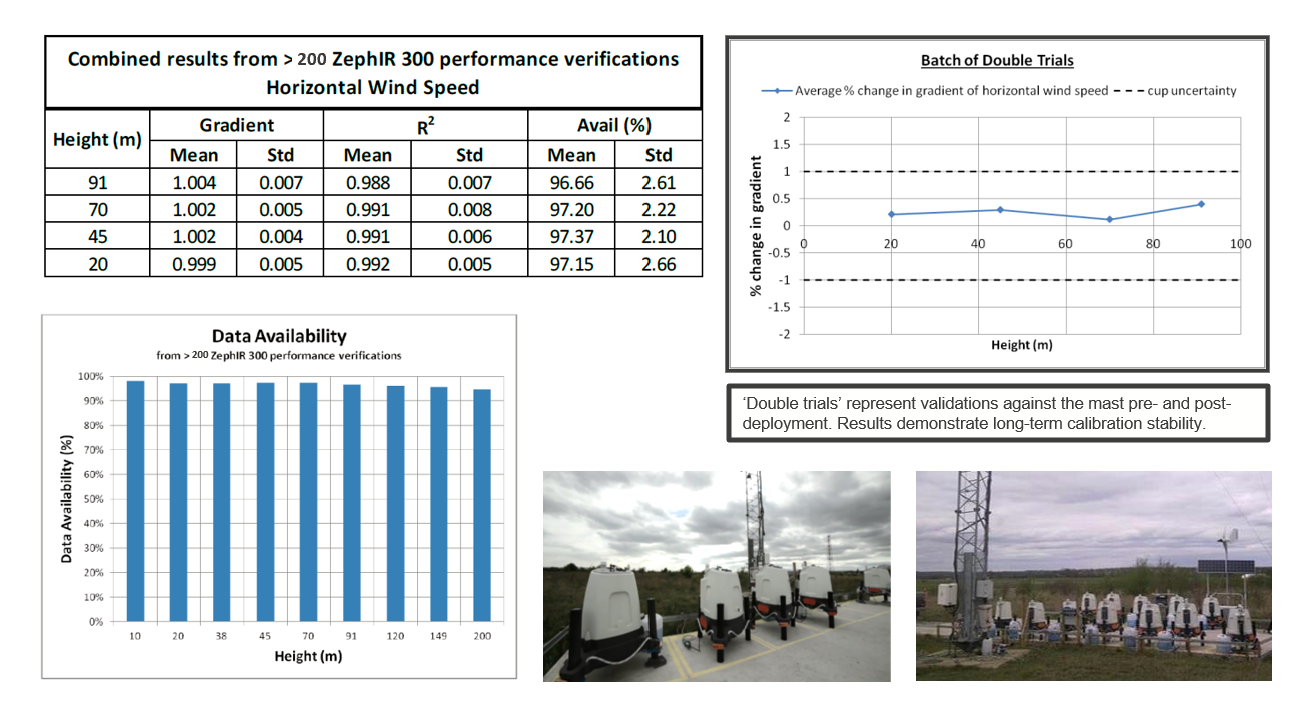

ZX 300 Lidar 和Mast 比對
- ZX 公司將光達系統放在Pershore Mast 比對不同高度的風資源數據，發布DNGL 驗證報告。

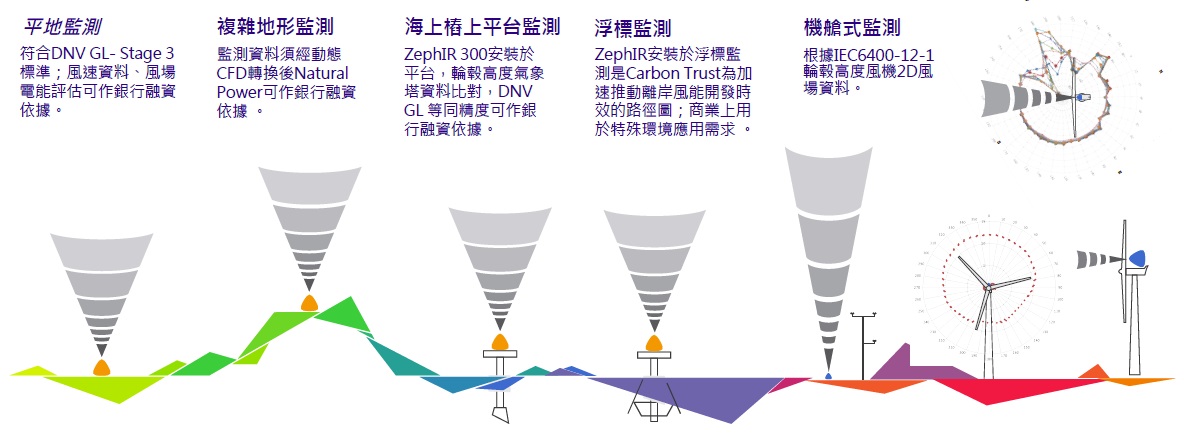

應用

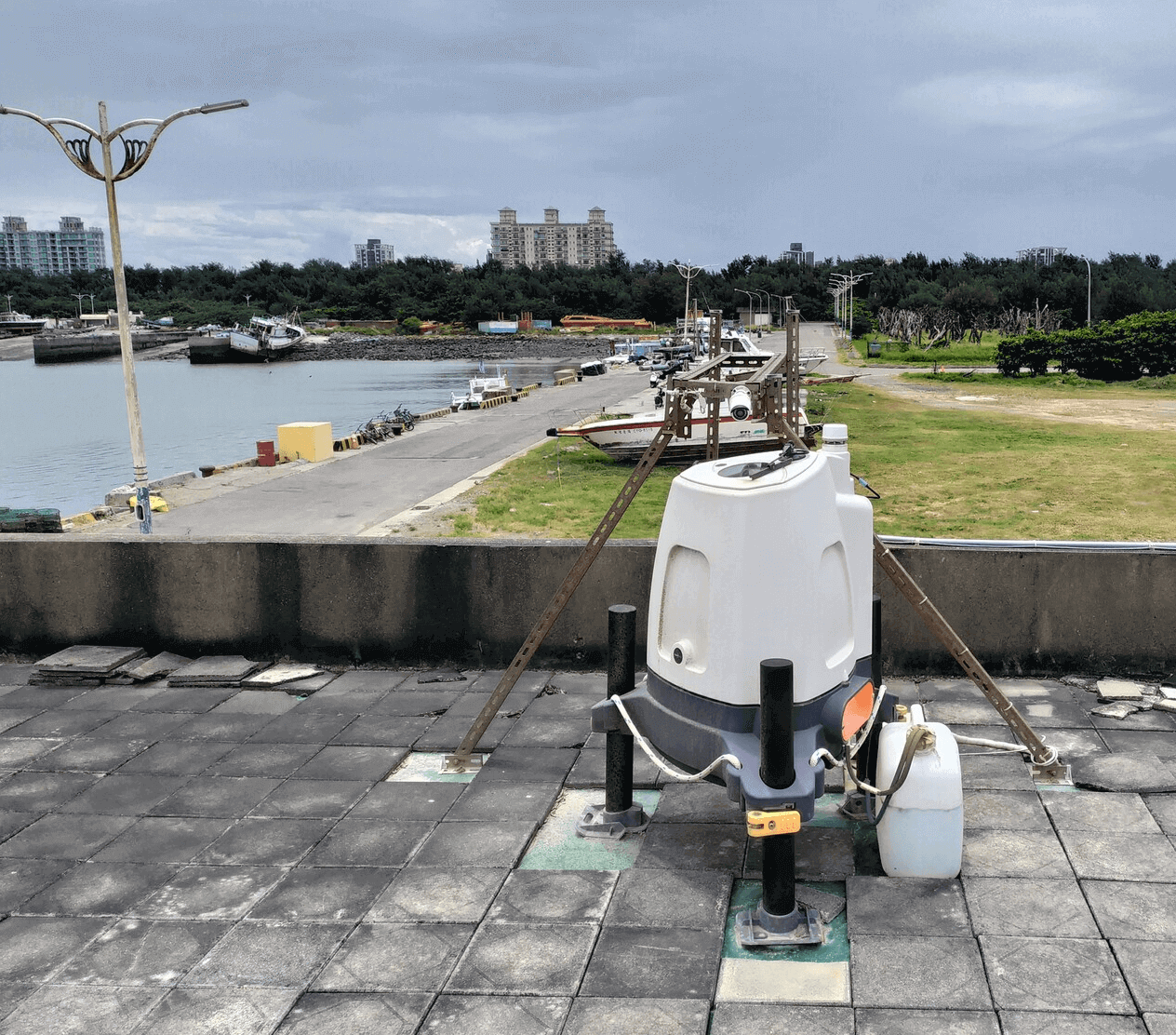

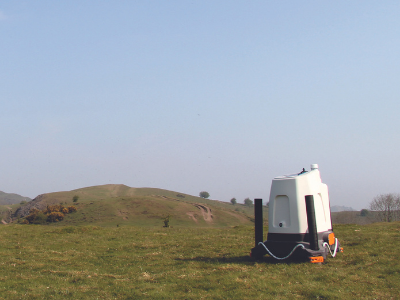

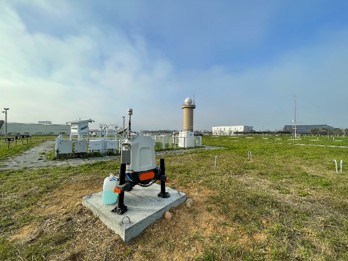

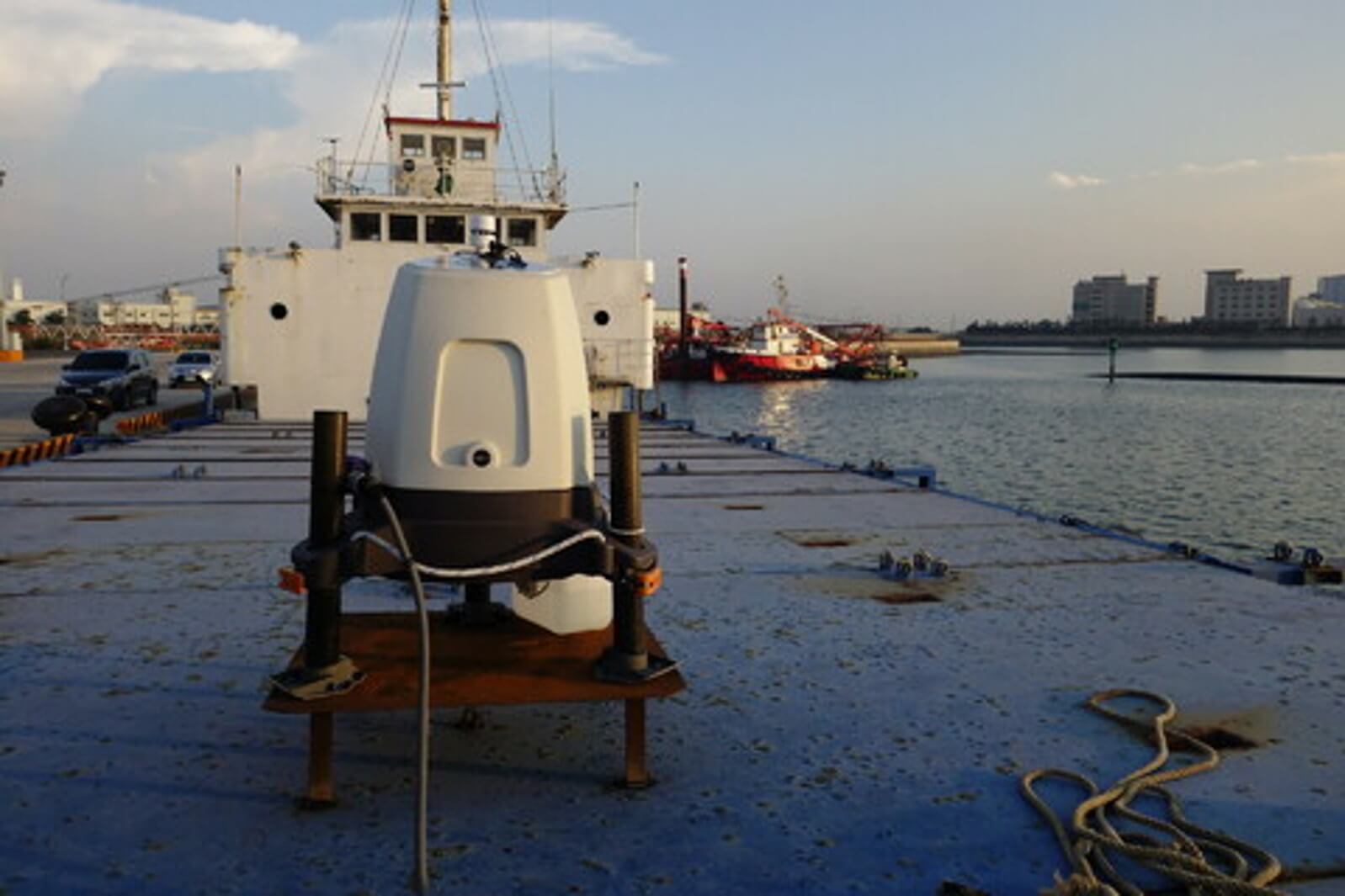

應用實例

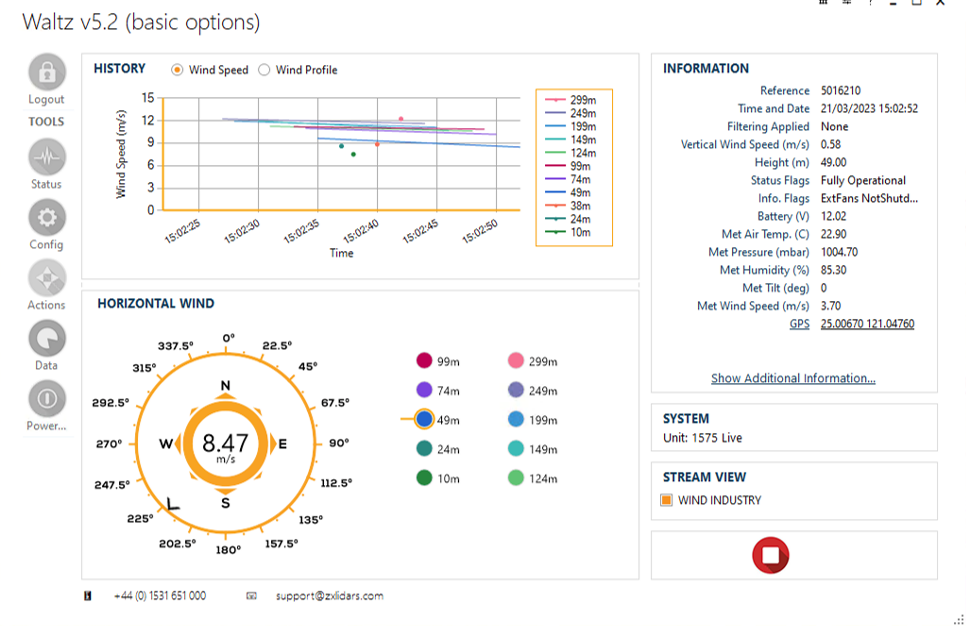

Waltz 即時測量數據
ZX 300 LIDAR規格
| 範圍 |
10 – 200 公尺 (有驗證) 200 - 300公尺 (未驗證) |
| 取樣距離 | ± 0.07 公尺 @ 10 公尺 ± 7.70 公尺@ 100 公尺 |
| 高度測量 |
10個高度自行定義 一個地面氣象站 |
| 取樣頻率 | 50Hz (可達每秒50個測點) |
| 數據頻率 | 真實1秒資料、10分鐘平均 |
| 風速範圍 | < 1 m/ 到 80 m/s |
| 風速精度 | 0.1 m/s * |
| 風向精度 | < 0.5度 |
